Marlin V2.0.X mit BL Touch und Autoleveling

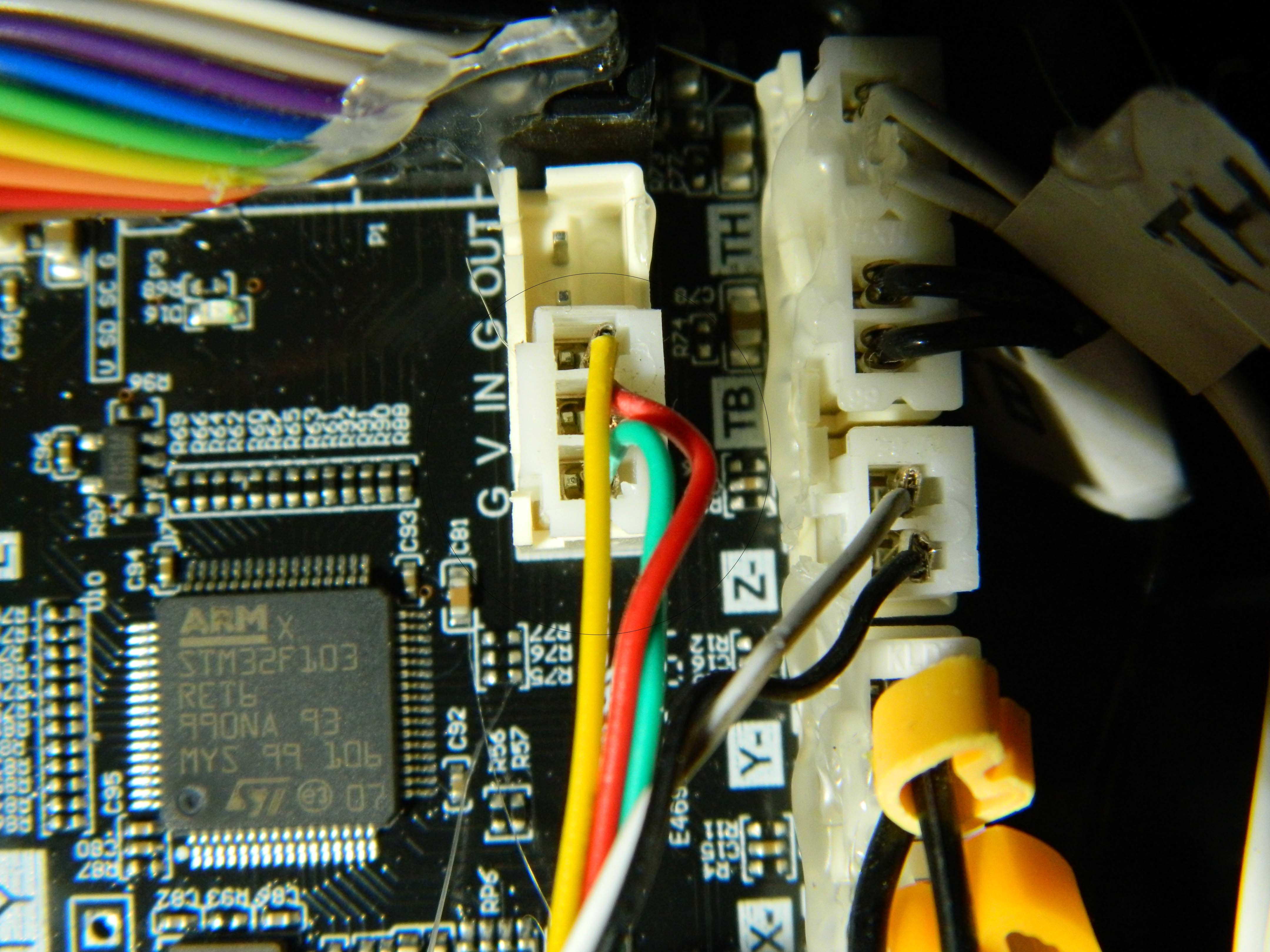

Montage des BL Touch wie vom Hersteller empfohlen. BL Touch an das Motherboard Creality V 4.2.3 anschließen. Dabei den original Z- Stopp entfernen und durch BL Touch Anschluss ersetzen ( siehe Foto )
-
MB ------ BL Touch
-
G ------- GND (grün)
-
V ------- +5 V (rot)
-
IN ------ Servo (gelb)
-
Z- ------ GND (schwarz)
-
Z- ------ OUT (weiß)
Danach:
- die .bin auf eine SD Karte kopieren
- Drucker ausschalten
- SD Karte einführen
- Drucker einschalten
- Firmware installiert sich selbständig
Z-Offset einstellen(!!!!)
Erst wenn das Z-Offset richtig eingestellt ist, weiter machen!!
Empfohlen wird, jetzt das Bett mit Konsolen Befehlen zu nivellieren und die Daten im Eprom zu speichern.
- G28 für Home Position
- G29 für leveling
- M500 um die Messdaten im Eprom zu speichern
Im Slicer den Startcode mit
- M501 // lädt die gespeicherten Daten
- M420 S1 // schaltet das Leveling ein
... ergänzen
